ニュースカットR-6

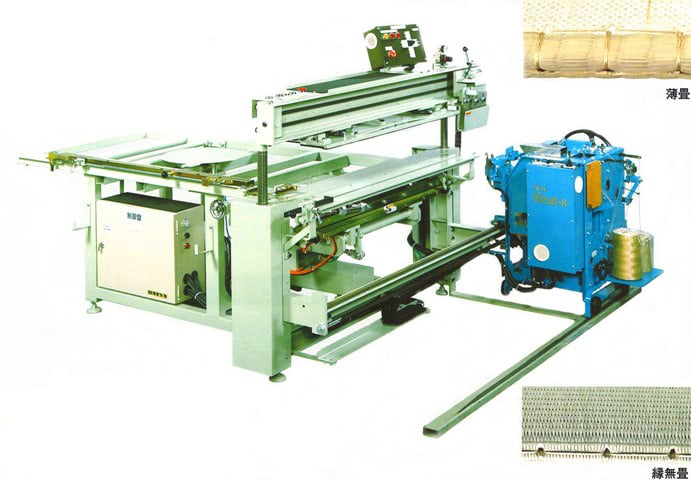

ニュースカットR-6 框縫機《円弧針・ハシゴ縫い》
框切断・表張り・框縫いまで、省力と生産性を考えた最新鋭機。
●エアー駆動により操作は簡単楽々の親切設計！
●薄畳・縁無畳の仕上がり、作業性もぐんとアップ！！
●薄畳・縁無畳の仕上がり、作業性もぐんとアップ！！
操作パネル
縁無表折曲機
エアー駆動
モニタランプ付操作パネル
●操作手順、トラブルもモニタランプに表示されるので、万一の時も安心。だれでも簡単に使用できます。
縁無表折曲機を装備（オプション）
●作業性抜群の広い畳台に縁無表折曲機を付ける事により、縁無畳の作業も楽々。
注）組合せ形式Ｒ－６Ｂには装備できません。
注）組合せ形式Ｒ－６Ｂには装備できません。
床台はエアー駆動により簡単操作
●床台の操作は床締め・押え板、表張り機の出し入れ・畳表のチャック・表張り・回転板の
上下すべてエアー駆動。
自動運転
●レバースイッチひとつで、どなたでも楽しく操作できます。
表張機の張り加減は微調整が可能
●表張り機の張り加減は微調整が可能になり、たいへん使い易く便利になりました。
薄畳対応
●標準畳・薄畳とハンドル操作で針位置が変更でき、薄畳作業がたいへんやりやすく美しく仕上がります。
自動・手動の切り替え自由
●縫着中に自動から手動、手動から自動への切り替えが自由。
曲取り定規の取り外しが自由
●床台の「大曲と長差し」が自由に取り外しできますので表替え、
裏返しの作業がたいへんスムーズに行えます。
自動上糸緩め装置
●縫い終わりは自動上糸緩め装置により上糸は
自動的に緩みますので、その後の作業が
非常にスムーズに行えます。
糸切れ検知装置
●上糸・下糸の糸切れ及び糸が無くなった場合は、
自動停止します。
畳台は３タイプから選択可能
●畳台は曲取り定規付のＡ型、長差し使用のＢ型、
切断機なしのＣ型から選べます。
円弧針で薄畳１３ｍｍまで対応
●縫い方式は円弧針を使用、
２本糸本縫い（ハシゴ縫い）で、
１３ｍｍ～６０ｍｍまで縫着可能。
送り調節がダイヤルひとつで可能
●１５～４５ｍｍ（無段調整）
床折り装置も装備可能(オプション)
●注）縁無表折曲機を装備の場合は、
床折り装置は装備できません。
ニュースカットＲ-６ の仕様
| |
全 長
| ２,６７０mm (８尺９寸)
|
幅
| １,９９０mm (６尺６寸)
|
高 さ
| １,３４０mm (４尺５寸)
|
畳 台 高 さ
| ７００mm (２尺３寸)
|
重 量
| ６３０㎏ （縁無表折曲機 ６０kg）
|
モーター
| ミシン用 ２００W 減速機ブレーキ付 (１台)
|
ミシン送り用 ４００W (1台)
| |
切断用 ２００W 減速機ブレーキ付 (１台)
| |
定格消費電力
| ５００Ｗ (三相または単相)
|
縫 い 方 式
| ２本糸本縫い （ハシゴ縫い）
|
縫 い 間 隔
| １５～４５㎜ (無段調整)
|
コンプレッサー
| ４００Ｗ以上 （オプション）
|
●:標準装備 －:設定なし
組合せ形式
| 切断機
| 曲取り定規
| ミシン
|
Ｒ－６ Ａ
| ●
| ●
| ●
|
Ｒ－６ Ｂ
| ●
| ―
| ●
|
Ｒ－６ Ｃ
| ―
| ―
| ●
|
※本仕様は改良のため予告なく変更する場合があります。
